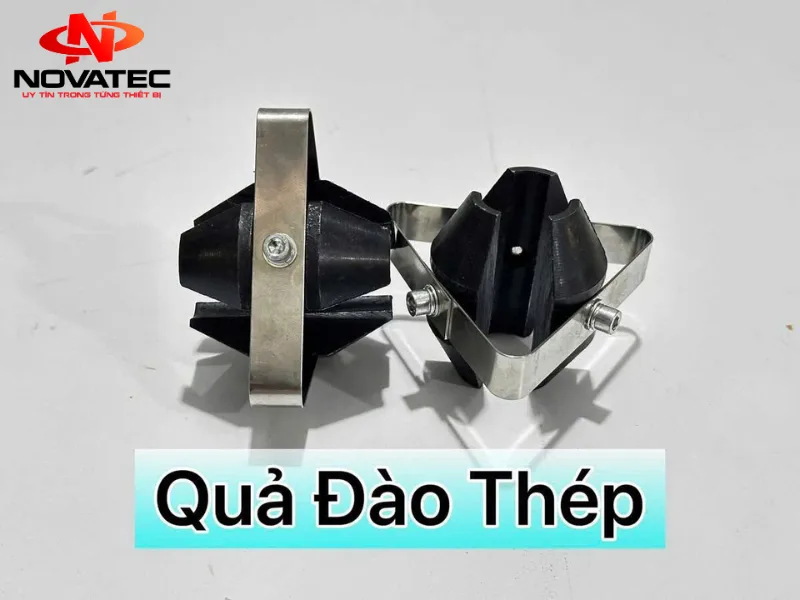

Quả Đào Thép Máy Thông Cống

Quả Đào Thép Là Gì Và Vai Trò Trong Máy Thông Cống Lò Xo

Trong cấu tạo cơ khí của máy thông cống lò xo (GQ150, GQ180, MD5...), quả đào thép (hay còn gọi là bộ hàm kẹp côn ly hợp) là "trái tim" của hệ thống truyền động. Khi động cơ máy quay, trục mang quả đào sẽ quay tròn liên tục ở tốc độ cao.

Khi người vận hành gạt tay cần ép xuống, cơ cấu nêm côn sẽ ép các mảnh quả đào khép chặt lại, kẹp chặt dây cáp lò xo nằm ở tâm trục và truyền toàn bộ công suất cũng như mô-men xoắn của motor vào dây lò xo, đẩy dây vừa quay vừa tiến sâu vào đường cống phá tan điểm tắc. Khi nhả tay cần, quả đào tự động mở bung ra nhờ lò xo hồi vị, giải phóng dây cáp về trạng thái tự do.

Ưu Điểm Của Quả Đào Thép So Với Quả Đào Nhôm/Gang Phổ Thông

• Thép rèn hợp kim tôi cứng cao tần: Quả đào thường xuyên chịu ma sát trượt cực lớn với dây lò xo thép. Phiên bản quả đào thép NOVATEC được rèn từ phôi thép hợp kim dày, tôi cứng đạt chuẩn cơ khí chịu mài mòn, không bị mòn vẹt rãnh sau thời gian dài vận hành.
• Chống trượt dây khi gặp tải nặng: Khi gặp các khối tắc nghẽn đặc như mỡ tảng, rễ cây hoặc đất cát đóng khối, quả đào thông thường dễ bị trượt khiến máy quay nhưng dây lò xo không xoay. Rãnh côn của quả đào thép bám chặt vào từng bước xoắn của dây lò xo phi 16mm, triệt tiêu hoàn toàn độ trượt.
• Đồng bộ thanh nẹp thép và bu-lông chống rơ lắc: Đi kèm đai nẹp định vị bằng thép đàn hồi và bu-lông siết chuẩn xác, giữ cho các mảnh quả đào luôn chuyển động nhịp nhàng, đồng tâm và không bị kẹt rãnh.

Khi Nào Bạn Cần Thay Thế Quả Đào Máy Thông Cống?

• Máy vẫn nổ/quay bình thường, cần gạt đã ấn kịch sàn nhưng dây lò xo quay yếu hoặc không quay khi chạm vật cản (trượt quả đào).
• Bề mặt rãnh tiếp xúc bên trong quả đào bị mòn nhẵn, khuyết rãnh hoặc nứt vỡ do va đập tải nặng.
• Thanh nẹp gông giữ quả đào bị cong vênh, đứt gãy khiến các mảnh kẹp không mở đều khi nhả cần gạt.

Hướng Dẫn Lắp Đặt & Căn Chỉnh

1. Tháo nắp bảo vệ buồng ly hợp trên thân máy thông cống.
2. Tháo bu-lông giữ cụm quả đào cũ ra khỏi trục quay.
3. Vệ sinh sạch mạt sắt, dầu mỡ cũ bên trong ổ trục.
4. Lắp cụm quả đào thép mới vào đúng rãnh côn hướng dẫn, siết chặt bu-lông định vị với lực vừa đủ để các mảnh kẹp đóng mở trơn tru.
5. Luồn thử đoạn dây lò xo phi 16mm qua tâm trục, ấn nhả cần gạt để kiểm tra độ kẹp dính và độ nhả tự do trước khi siết nắp buồng máy.
